Роль и параметры финишной ультрафильтрации в системах получения сверхчистой воды

Ультрафильтрация в точке потребления (POU) служит финальным прецизионным мембранным барьером в системе получения сверхчистой воды, располагаясь непосредственно между накопительной емкостью и точкой разбора. Устанавливаемая после узлов ионного обмена со смешанным слоем смолы, электродеионизации (EDI) или мембранной дегазации, она обеспечивает чистоту воды для таких критически важных процессов, как очистка полупроводниковых пластин и приготовление фармацевтических препаратов, играя ключевую роль в поддержании физической чистоты конечного продукта.

I. Основные функции ультрафильтрации сверхчистой воды в точке потребления (POU)

1. Барьер для частиц и контроль коллоидов
В процессе эксплуатации компоненты системы, отвечающие за обессоливание на финальных этапах (например, фильтры со смешанным слоем смолы для финишной очистки), могут выделять мельчайшие фрагменты смолы, а трубопроводы и клапаны — генерировать металлические или полимерные частицы микронного и субмикронного размера.
Благодаря однородной губчатой ​​структуре пор мембраны для ультрафильтрации (POU) обеспечивают «абсолютное задержание» частиц размером ≥0,03 мкм. Это гарантирует, что содержание частиц размером более 0,05 мкм в очищенной воде будет стабильно поддерживаться на уровне менее 1 частицы/мл.
Кроме того, хотя коллоидные вещества (например, коллоидный диоксид кремния или соединения железа) не влияют на электропроводность, они могут вызывать дефекты в виде помутнения на поверхности полупроводниковых пластин. Механизм ситового разделения, свойственный ультрафильтрации, эффективно задерживает эти коллоиды, тем самым снижая микрошероховатость поверхности кремниевых пластин.

2. Тщательное удаление микроорганизмов и бактериальных эндотоксинов
Олиготрофные бактерии способны выживать даже в среде с крайне низким содержанием питательных веществ, характерной для сверхчистой воды; размер их клеток обычно превышает 0,2 мкм, что значительно больше размера пор ультрафильтрационной мембраны. Что еще важнее, ультрафильтрация (POU) удаляет эндотоксины (агрегаты липополисахаридов), высвобождающиеся в процессе метаболизма бактерий или при их гибели.
Мембраны для ультрафильтрации (POU), широко применяемые в фармацевтической промышленности, характеризуются пределом отсечения по молекулярной массе (MWCO) в диапазоне от 6 000 до 10 000 дальтон. Благодаря механизму размерной фильтрации они полностью задерживают агрегаты эндотоксинов с молекулярной массой более 10 кДа, обеспечивая получение воды с содержанием эндотоксинов менее 0,03 ЕЭ/мл и показателем логарифмического снижения содержания бактерий (LRV) более 7. В полупроводниковой промышленности остатки погибших бактерий также могут служить источником частиц; ультрафильтрация эффективно улавливает эти микроорганизмы.

3. Снижение уровня общего органического углерода (TOC) и повышение стабильности качества воды
Хотя основная часть общего органического углерода (TOC) разлагается до CO₂ в процессе УФ-окисления и затем удаляется с помощью дегазационных мембран, следовые количества высокомолекулярных органических соединений могут попадать в систему из таких источников, как вымывание веществ из трубопроводов и продукты жизнедеятельности микроорганизмов.
Ультрафильтрация в точке потребления эффективно задерживает эти высокомолекулярные органические соединения (с массой более 10 кДа), обеспечивая дополнительное снижение уровня TOC на 10–20% и предотвращая негативное воздействие внезапных скачков органического загрязнения на поверхности кремниевых пластин или технологические химикаты.
Кроме того, она устраняет кратковременные выбросы частиц, возникающие при пуске и остановке насосов или срабатывании клапанов, гарантируя стабильную сверхвысокую чистоту воды даже при динамических изменениях в режиме работы системы.

4. Надежный физический барьер для защиты точки технологического процесса
В таких областях применения, как литография в глубоком ультрафиолете (DUV) при производстве полупроводников, очистка пластин и получение воды для инъекций (WFI), любая инородная наночастица может стать причиной критических дефектов.
Установка систем ультрафильтрации в конце циркуляционного контура или на ответвлениях, ведущих к точкам потребления, создает физический барьер непосредственно у места использования («нулевое расстояние»). Это исключает риск вторичного загрязнения на коротком участке трубопровода между выходом фильтра и точкой технологического процесса.
В фармацевтических системах распределения воды для инъекций (WFI), работающих при температуре окружающей среды, ультрафильтрация в точке потребления служит последним рубежом защиты, гарантирующим отсутствие пирогенов в подаваемой воде.

II. Ключевые параметры проектирования систем ультрафильтрации в точке потребления (POU)

Проектирование систем ультрафильтрации POU требует поиска баланса между эффективностью задержания, потоком пермеата, сроком службы и санитарными требованиями; выбор параметров напрямую определяет качество получаемой сверхчистой воды.

1. Выбор материала и конфигурации мембраны
В качестве материалов предпочтение отдается гидрофильному полиэфирсульфону (PES) или гидрофильно-модифицированному поливинилиденфториду (PVDF).
PES отличается превосходной стойкостью к окислению, низким уровнем вымываемых веществ и широким диапазоном допустимых значений pH (1–14), а также крайне низкой адсорбцией белков, что делает его предпочтительным материалом для фармацевтической промышленности и производства полупроводников.
PVDF обладает хорошей химической стойкостью и особенно подходит для процессов, включающих дезинфекцию озоном, однако при эксплуатации в условиях воздействия сильных щелочей и высоких температур необходимо учитывать процессы старения материала.
Материалы должны пройти испытания на биологическую безопасность по стандартам ANSI/NSF или USP, а вклад вымываемых веществ в общий органический углерод (TOC) должен составлять менее 10 мкг/л (ppb).

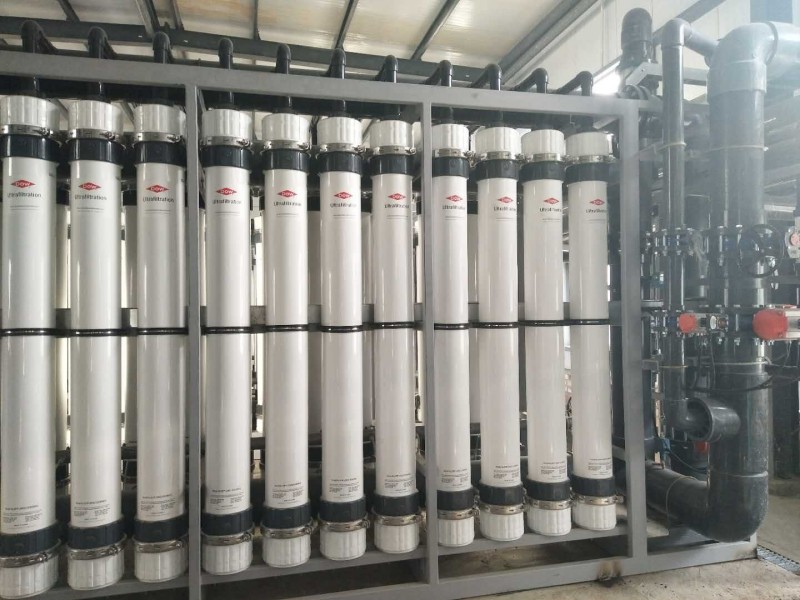

Практически исключительно используются конфигурации с полыми волокнами, поддерживающие схемы потока «изнутри-наружу» (inside-out) или «снаружи-внутрь» (outside-in). Для систем ультрафильтрации POU рекомендуются мембраны из полых волокон с потоком «изнутри-наружу»: вода проходит из просвета волокна наружу, обеспечивая плавный поток без застойных зон, что минимизирует накопление частиц.
Типичный внутренний диаметр волокон варьируется от 0,8 до 1,2 мм при толщине стенки примерно 0,15–0,25 мм; такие размеры обеспечивают достаточную механическую прочность и позволяют достичь высокой плотности упаковки мембранного модуля — от 500 до 900 м²/м³.

2. Отраслевые требования к эффективности задержания
Промышленность полупроводников и электроники: основная задача — удаление субмикронных частиц. Обычно используются ультрафильтрационные мембраны с номинальным размером пор 0,03–0,05 мкм (что соответствует пределу отсечения по молекулярной массе, или MWCO, около 500 000 Да); при этом особое внимание уделяется контролю количества частиц. Фармацевтическая и биотехнологическая промышленность: поскольку главной задачей является удаление пирогенов, необходимо выбирать мембраны с пределом отсечения по молекулярной массе (MWCO) 10 000 Да (10 кДа) или 6 000 Да и подтверждать их эффективность посредством испытаний на задержание эндотоксинов. Уровень содержания эндотоксинов в получаемой воде должен быть ниже 0,25 ЕЭ/мл (в соответствии со стандартом для воды для инъекций), при этом целевым показателем является стабильное поддержание уровня ниже 0,03 ЕЭ/мл.
В некоторых технологических процессах производства полупроводников, предъявляющих особо жесткие требования (например, иммерсионная литография), также используются мембраны с порогом отсечения 10 кДа для одновременного удаления частиц и крупных органических молекул.

3. Режимы работы и выход продукта
Тупиковая фильтрация (dead-end filtration): основной режим при производстве сверхчистой воды для электронной промышленности. Система отличается простотой конструкции и предусматривает периодическую автоматическую обратную промывку водой, прошедшей очистку в самой системе. Расчетный удельный поток обычно составляет 60–120 л/(м²·ч), а выход продукта достигает 95–98%. Циклы обратной промывки обычно запускаются каждые 30–60 минут и часто сочетаются с продувкой воздухом для более эффективного удаления накопившихся загрязнений.
Тангенциальная фильтрация (cross-flow filtration): применяется при производстве фармацевтической воды для инъекций и в других процессах, требующих особо строгого контроля содержания пирогенов. На стороне концентрата поддерживается скорость тангенциального потока 0,5–1,5 м/с для эффективного снижения концентрационной поляризации; это позволяет обеспечить более высокий удельный поток (80–150 л/(м²·ч)) при расчетном выходе продукта на уровне 85–95%. Концентрат непрерывно отводится для удаления скопившихся пирогенов. Поток концентрата обычно либо возвращается в накопительную емкость, расположенную выше по технологической схеме, либо сбрасывается непосредственно в канализацию.

4. Трансмембранное давление (TMP) и допустимые пределы давления
В нормальном режиме работы трансмембранное давление (TMP) должно поддерживаться в диапазоне 0,3–1,0 бар. Слишком низкое TMP не позволяет обеспечить расчетный удельный поток, тогда как чрезмерно высокое давление может привести к уплотнению пор или повреждению волокон мембраны. Ни при каких обстоятельствах TMP не должно превышать максимально допустимое для мембранного модуля значение — 2,0 бар. Важным фактором является ограничение противодавления со стороны пермеата: половолоконные мембраны обладают ограниченной устойчивостью к противодавлению, и давление со стороны пермеата, как правило, не должно превышать давление со стороны исходной воды. В связи с этим конструкция системы должна предусматривать установку обратных клапанов и устройств сброса избыточного давления на трубопроводе пермеата для предотвращения разрыва волокон мембраны вследствие ошибок персонала при обратной промывке или колебаний параметров системы.

5. Проектирование системы проверки целостности
Каждый мембранный модуль должен быть оснащен портом для проведения автоматизированной проверки целостности. В ходе предпусконаладочных работ и периодических проверок мембранные волокна смачивают и подают в них чистый сжатый воздух до достижения давления 1,0–1,5 бар. После стабилизации давления подачу воздуха прекращают и отслеживают падение давления в течение заданного времени (например, 5 минут); критерием приемлемости является снижение давления менее чем на 0,05 бар. Данный тест позволяет выявить повреждение даже одного мембранного волокна и является важным этапом обеспечения безусловной эффективности финишного барьера.

6. Конфигурация системы и требования к гигиеничности материалов
На входе в установку финишной ультрафильтрации, как правило, требуется установка предохранительного фильтра с рейтингом фильтрации 0,1 мкм. Корпуса мембранных модулей и трубопроводы должны быть изготовлены из материалов с низким уровнем вымываемых примесей (например, ПВДФ, полипропилен высокой чистоты или ПФА); использование ПВХ или пластиков, содержащих пластификаторы, запрещено.
Все контактирующие с рабочей средой элементы контрольно-измерительных приборов должны иметь полированную поверхность с шероховатостью Ra ≤ 0,8 мкм. Системы управления должны обеспечивать мониторинг в режиме реального времени таких параметров, как давление исходной жидкости и пермеата, расход пермеата, температура, а также количество частиц и уровень эндотоксинов в пермеате, гарантируя, что при возникновении любой аномалии немедленно сработает аварийная сигнализация и система будет изолирована.
